Как настроить автоматику на насосной станции?

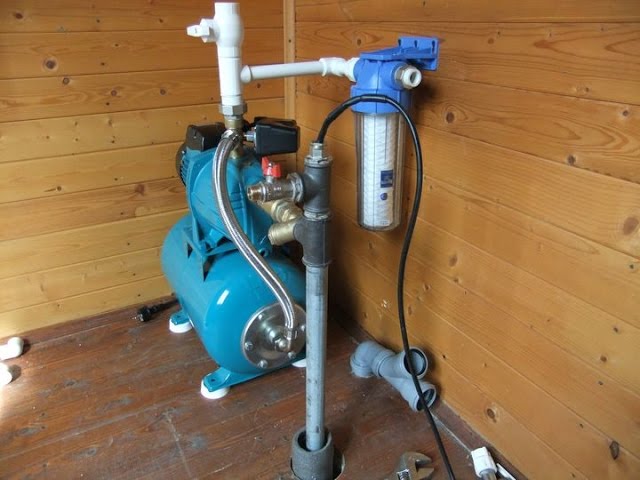

Автономное водоснабжение в частном доме или на даче невозможно представить без насосной станции. Она отвечает за подачу воды из скважины или колодца и поддерживает стабильное давление в системе. Чтобы станция работала надежно, требуется автоматика, главная часть которой — реле давления. Именно оно включает и выключает насос в нужный момент и предотвращает перегрузки. Разберем детальнее, что представляет собой автоматика, какие есть виды и как правильно ее настроить.

Что такое реле насосной станции?

Реле насосной станции — это устройство, которое контролирует давление воды в системе. Как только давление падает ниже установленного значения, реле включает насос. Когда давление достигает верхнего порога, реле отключает его. Так автоматика избавляет владельца дома от необходимости постоянного ручного управления насосом и защищает оборудование от преждевременного износа.

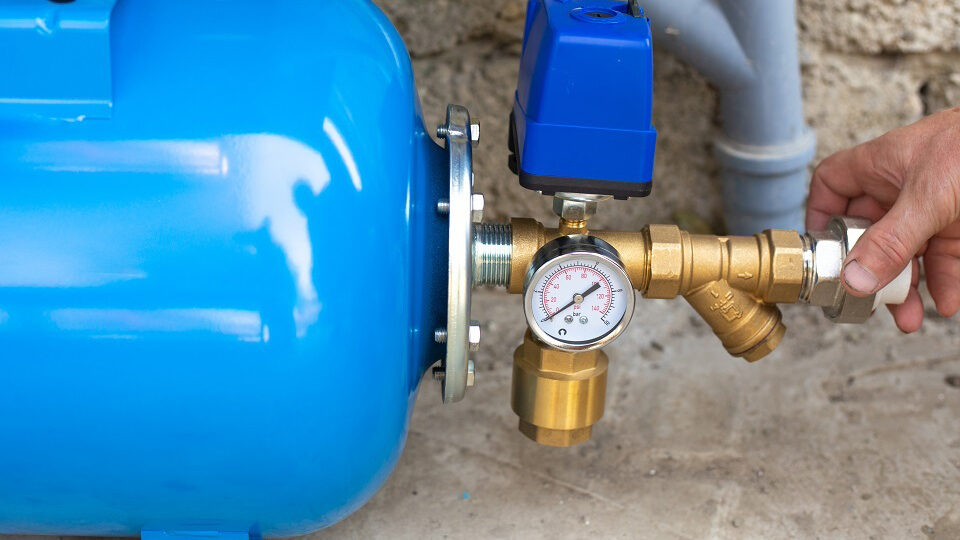

Реле соединяется с гидроаккумулятором, в котором вода накапливается и подается в систему. За счет этого насос работает не постоянно, а только в те моменты, когда давление падает ниже минимального предела.

Механические реле

Механические реле — самые распространенные и простые в эксплуатации. Их конструкция состоит из мембраны, штока, пружины и контактного узла. Мембрана реагирует на изменение давления, передает усилие на шток, а пружина задает опорное значение давления включения.

Из преимуществ механических реле можно выделить невысокую цену, ремонтопригодность и простоту регулировки.

Что касается регулировки механического реле, то перед ее проведением нужно проверить базовые элементы:

• мембрана должна быть цела и не иметь разрывов;
• контакты должны быть чистыми, без нагара;
• пружина должна быть исправной, без проседаний.
• в гидробаке задан преднатяг воздуха, который соответствует нижней точке включения.

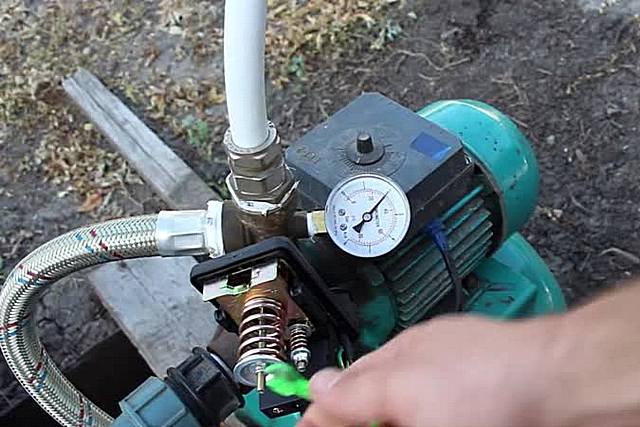

Если все пункты в порядке, регулировка выполняется вращением винта, который меняет натяжение пружины и значения включения и отключения. Действуйте аккуратно — даже небольшие повороты дают заметный эффект.

Электронные реле

Электронное реле использует датчик давления и микропроцессор. Благодаря им можно проводить более точную настройку, также у них есть дополнительные функции и защитные режимы. Электронная автоматика позволяет задавать точные значения давления, задержки, режимы защиты от сухого хода, а также интегрировать систему в общий контроллер дома.

При работе с электронным реле обратите внимание на такие моменты:

• надежность электропитания и его стабилизация;
• точность датчика и период калибровки;
• наличие защиты от импульсных помех;

Электронные реле особенно полезны в крупных системах, в которых нужна тонкая регулировка.

Принцип действия, назначение и роль реле для насосной станции

Реле контролирует давление и реализует простую логику автоматического управления: при падении ниже заданной нижней границы реле включает насос, при достижении верхнего значения — отключает. Кроме того, реле взаимодействует с другими защитами: датчиком тока, датчиками уровня и аварийной сигнализацией (важно учитывать общее состояние системы — при неисправностях может потребоваться ремонт водяных скважин, чтобы оборудование снова работало стабильно). Роль реле в системе можно свести к следующим задачам:

• поддержание стабильного давления и бесперебойного водоснабжения.
• защита насоса от износа из-за частых циклов включения.
• интеграция с системой защиты и аварийной сигнализацией.
• управление режимами работы при изменении параметров скважины или сети.

Проектируйте автоматику так, чтобы реле работало в связке с другими средствами защиты, а не оставалось единственным элементом безопасности.

Что нужно знать о настройке реле давления?

Перед регулировкой реле давления убедитесь, что гидроаккумулятор исправен и имеет правильный преднатяг воздуха. Преднатяг обычно устанавливают примерно на 0.1–0.2 бар ниже нижнего значения включения реле. Если преднатяг неверный, насос начнет включаться слишком часто (а это основная причина ускоренного износа).

Подготовительные шаги перед точной настройкой следующие:

1. Отключите питание и сбросьте лишнее давление в системе для безопасной работы.
2. Проверьте манометр, и при необходимости замените или откалибруйте.
3. Продуйте линии и удалите воздух, чтобы исключить ложные срабатывания.
4. Изучите паспорт реле и рекомендации производителя насоса и бака.

Только после этих процедур переходите к регулировке порогов.

Особенности настройки реле давления

Последовательность настройки общего типа реле такова:

1. Сначала задайте нижний порог включения: плавно увеличивайте натяжение пружины (или задавайте цифровое значение) до тех пор, пока насос не включится при желаемом давлении.
2. Затем настройте верхний порог отключения так, чтобы насос не работал вхолостую и не превышал допустимое давление. Не забывайте о гистерезисе: слишком маленькая разница между включением и отключением приведет к частым циклам включения-выключения.

Также стоит обратить внимание на практические рекомендации:

• для частного дома подойдет диапазон: включение — 1.5 бар, отключение — 3.0 бар;
• для систем с большой гидравлической потерей допустимо повысить верхний предел до 3.5 бар (однако следует детально изучить паспорт насоса и особенности промышленных скважин);
• старайтесь минимизировать число включений до значения, которое указано в технической документации насоса.

Если при регулировке заметно наличие воздуха в системе — устраняйте его источник. Проверяйте обратный клапан, герметичность соединений и корректность преднатяга бака.

После настроек запустите насос и проведите несколько полных циклов включения/отключения при водоразборе. Зафиксируйте значения давления при включении и при отключении насоса, посчитайте число включений за час — это поможет вам понять, соответствует ли настройка рекомендованной частоте.

Также после настройки на забудьте:

• записать показания манометра при всех циклах;
• убедиться, что число включений за час не превышает паспортные ограничения;
• проверить систему на подтеки и отсутствие подсоса воздуха;
• осмотреть крепления реле и состояние электропроводки.

При необходимости установите гидроаккумулятор большего объема — это самый простой способ снизить частоту переключений.

Для долговечной работы насосной станции также необходимо регулярно ее обслуживать. Проводите визуальный осмотр реле и контактов, проверяйте преднатяг мембраны бака 1–2 раза в год, чистите фильтры и следите за состоянием обратного клапана.

Для механических реле полезна очистка контактов, для электронных — защита питания от перепадов и импульсных помех.

Чтобы сделать обслуживание максимально качественным и эффективным, учтите следующие рекомендации:

• проводите плановые проверки каждые 6 месяцев;
• контролируйте состояние обратного клапана и манометра;
• ведите записи параметров настройки и замечаний в сервисной книжке.

Все это продлит срок службы оборудования и сохранит стабильность работы водяной скважины.

Вывод

Настройка автоматики на насосной станции — это более сложный процесс, чем только регулировка реле давления. Этот процесс подразумевает системный подход: подготовку, регулировку, пробную эксплуатацию и регулярное обслуживание. Корректная настройка улучшит стабильность водоснабжения из скважины и продлит срок службы оборудования. Подходите к выбору реле и бака взвешенно, соблюдайте рекомендации производителя и не пренебрегайте профилактикой. Тогда насосная станция будет работать надежно долгие годы.
